Дефектоскоп DIO1000 PA на фазированных решетках

Дефектоскоп DIO1000 PA на фазированных решетках

Тип оборудования: Ультразвуковой дефектоскоп
Производитель: Starmans
Серия: DIO
Модель: STARMANS DIO 1000 PA
Описание: Прибор для дефектоскопии
Гарантия: 24 мес. (опционально 36мес.)

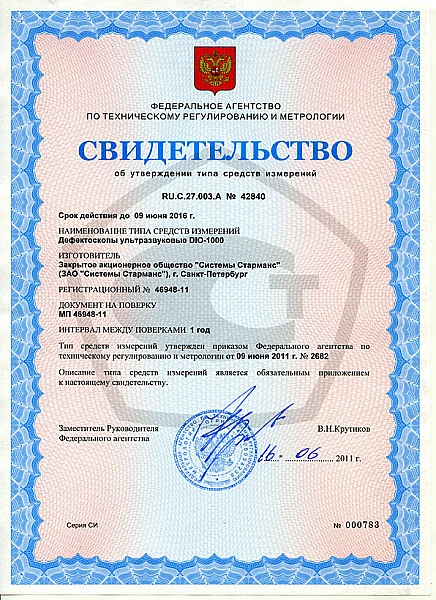

Внесён в реестр средств измерений РФ


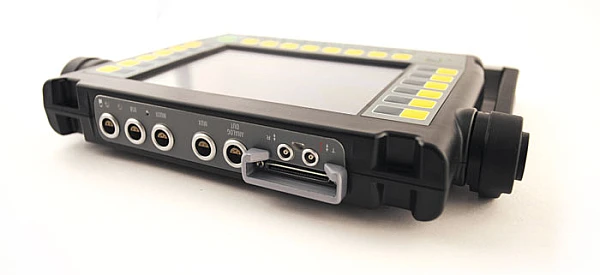

Ультразвуковой дефектоскоп DIO 1000 PA является флагманом новой серии дефектоскопов DIO 1000 от компании «STARMANS electronics, s.r.o.» (Чехия). Дефектоскопы этой марки нашли широкое применение по всему миру благодаря инновационным решениям, высочайшей надежности и ценовой доступности относительно конкурентов подобного класса.
Дефектоскоп DIO 1000 PA имеет мощное программно-аппаратное обеспечение, обеспечивающее высокую скорость контроля и интуитивное управление, а режим автокалибровки позволяет значительно сократить процесс настройки.

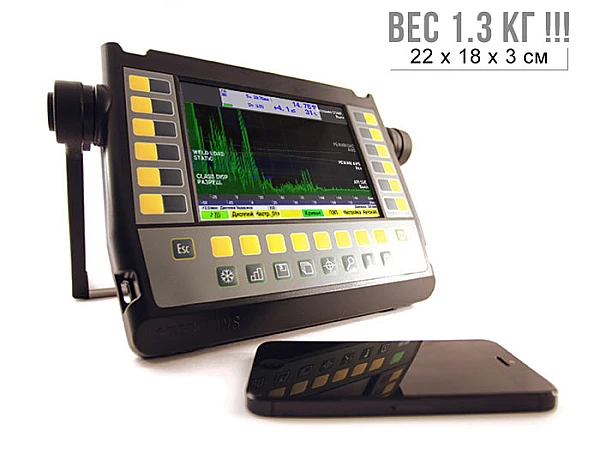

Габариты прибора  188 х 224 мм, а масса составляет 1.3 кг. Это дает возможность производить исследования в самых труднодоступных местах, в то же время оставаясь достаточно удобным для дефектоскописта. Этот прибор оснащен цветным высококонтрастным TFT - дисплеем, с разрешающей способностью 1024 х 768 пикселей и с размером 99 : 133 мм, который позволяет работать при достаточно низких температурах: от -20°C.

В ультразвуковом дефектоскопе - томографе реализованы следующие функции контроля:

• традиционный ультразвуковой контроль,
• ручной поиск дефектов с использованием фазированной решетки,
• механизированный контроль с использованием сканеров,
• бесконтактный контроль ЭМА

Широкие функциональные возможности прибора позволяют ускорить процесс настройки, сократить время контроля, обработки результатов и подготовки отчета.

Фазированные решетки

К дефектоскопу DIO1000PA подключаются 16 и 32 - элементные ФАР. Сами решетки имеют специальные крепления для сменных призм: наклонных и прямых (линий задержки), поэтому сами ФР не изнашиваются. Имеется возможность приточки призм под необходимый диаметр.

В дефектоскопе DIO 1000 PA реализован вывод изображений дефектов в виде S- и W-сканов с помощью испоьзования фазированной решетки. В отличие от аналогов дефектоскоп не использует громоздкие дополнительные модули, происходит простое подключение различных фазированных решеток с последующей мгновенной инициализацией.
Визуализация проходит с использованием фазированной решетки. Это дает возможность производить визуализацию дефектов в виде различных сканов (А,B, C, S и W - сканов).
Основное достоинство метода - значительное повышение скорости сканирования, которое может осуществляться без поперечных перемещений преобразователей. Вкупе с легкостью и миниатюрными габаритами прибора, процесс нахождения дефектов в ранее не доступных и в труднодоступных местах значительно ускоряется и упрощается.
ФАР могут использоваться как в ручном режиме, так и в механизированном (накопление массива данных с выводом в виде редактируемого C-scan) с использованием сканеров.

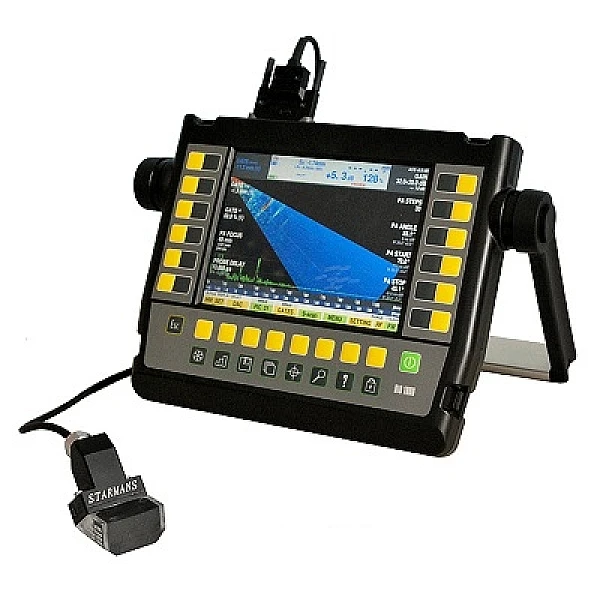

S-scan (режим "томограф")

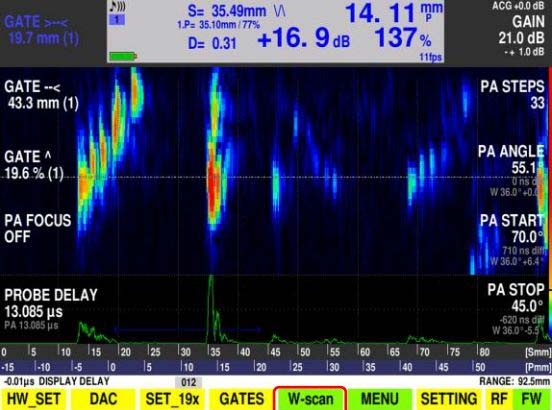

W-scan (режим "скан")

Контроль в ручном режиме с использованием ФР

При контроле в ручном режиме фазированной решеткой используется совмещенное отображение S-scan и A-scan. На S-scan отображается маркер угла, который выставляется либо произвольно либо согласно нормативным документам. Сигналы, попадающие в поле действия маркера угла отображаются на А-скане (внизу экрана), где и производится классическая отбраковка.
В этом режиме можно использовать различные зоны контроля, стробы, АРК (DAC), ВРЧ (TCG) и т.д.

Контроль в механизированном режиме с использованием ФР

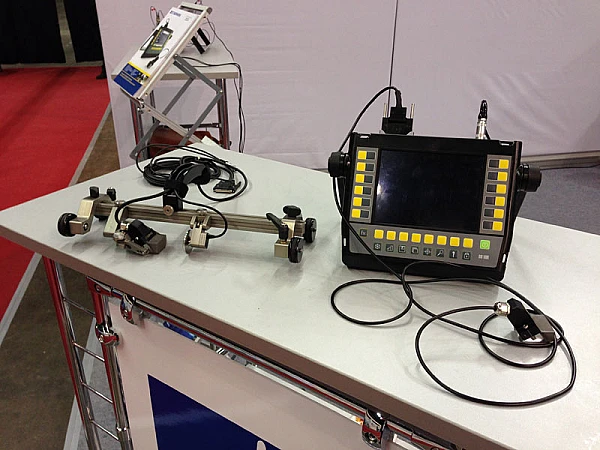

Дефектоскоп DIO 1000 PA имеет встроенный функционал записи массивов C-scan. Фазированная решетка закрепляется в сканере с магнитными колесами и энкодером (датчиком пути). При этом используется режим отображения S-scan+C-scan+Ascan.
При движении сканера энкодер посылает сигналы о передвижении, а прибор ведет запись S-scan в каждой дискретной точке пути, образуя массив C-scan. После окончания записи имеется возможность сохранения массива в постоянную память дефектоскопа (16 гБ).
Перемещая маркер по C-scan в любую точку, автоматически отображается S-scan записанный в этой точке. Путем перемещения маркера угла на S-scan, находится дефект, сигнал от которого отображается на A-scan и отбраковывается классическим способом.

Программное обеспечение

При помощи уже встроенного ПО можно с легкостью изменять угол наклона, фокуса, фокальной дистанции и других разнообразных характеристик. Это значительно упрощает и делает легче процесс сканирования и увеличивает эффективность обнаружения дефектов. Это первоклассный, высокоскоростной дефектоскоп отличнейшего качества, который совмещает в себе и общепринятый метод обнаружения различных дефектов и самые новые технологии контроля: контроль может быть осуществлён при помощи фазированных решёток, ЭМА (бесконтактный метод) и TOFD, имеется удобнейшая возможность подключения идентичных преобразователей, сканеров.

Удобный интерфейс прибора

Одновременное отображение S-scan и A-scan позволяет одновременно совершать поиск дефектов и тут же проводить отбраковку без переключения. Маркер угла позволяет изменять угол ввода луча в цифровом виде, поэтому не требуется подбирать датчики с определенными углами - один датчик на все случаи жизни!

Простой удобный в использовании интерфейс, позволяющий быстро разобраться в настройках даже начинающему при выполнении специализированных задач. Способен одновременно выполнять несколько функций, таких как, визуализизация и одновременная трансляция на экран сразу несколько разветок и сканов. А именно, одновременное отображение А и S сканов дает возможность на полном максимуме быстро и надежно обнаружить любой дефект, определить его координаты и размеры, и к тому же можно произвести отбраковку.

Помощь
Интерактивное справочное меню с детальными пояснениями и описанием определений для каждого шага.

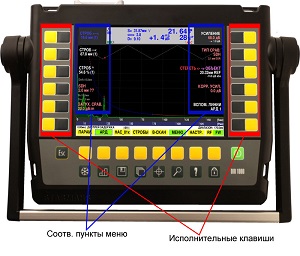

Удобный мультфункциональный интерфейс
Управление дефектоскопом происходит с помощью удобных мультфункциональных клавиш. Высокая чуствительность кнопок позволяет использовать дефектоскоп в герметичном защитном чехле. Присутствует функция защиты от случайного нажатия.
Интерфейс прибора полностью русифицирован.

Совместимость
Для переноса данных на компьютер к дефектоскопу подключается флэш-накопитель. Также имеется возможность подключения видео-, фотокамеры для съемок объектов, с дальнейшим просмотром снимков. В дефектоскопе реализована возможность просмотра фотографий, документов и видеофайлов.

Контроль сварных швов
Функция Weld Manager контроля сварных швов является стандартной опцией в предлагаемой системе.
Во время контроля сварного соединения, можно установить угол отклонения в пределах 35-90°. На основании расширенных настроек и автоматической коррекции амплитуды, можно успешно обнаруживать скрытые дефекты в сварных соединениях.

Преимущества дефектоскопа DIO 1000 PA:

• Очень лёгкий. – 1.3 кг.
• Компактный.
• Подключение без всяких проблем фазированных решеток на 16, 32, 64, 128 каналов
• Наблюдение без контактной жидкости – ЭМА (электромагнитно аккустический)
• Соединение и контроль сканером TOFD
• Мощнейший аккумулятор – его качественной и бесперебойной работы хватает до 10щ часов
• Высококачественный, контрастный антибликовый дисплей, 1024/768 рх
• Для сохранения фотографий – есть подключение фото, видео-камеры
• Есть функция подстройки яркости дисплея
• Широчайший набор разнообразных прикладных функций для дефектоскописта
• Для более удобного определения положение дефекта – есть отображение на дисплее сигнала, фиксация максимума в области действия строба с удобной привязкой пика к W-развертке
• Высококачественное автоматическое вычисление глубины залегания, а так же расстояние дефекта с корректировкой на искривленные поверхности
• Вносить поправки на искривленные поверхности поможет функция тригонометрического определения положения дефекта.
• Мгновенный доступ к требуемым командам позволят осуществить 12 мультифункциональных клавиш
• Прикладные функции DAC, DAC+TCG, JIS, DAC, TCG, CSM, API
• Многофункциональная AUTOFREEZE – позволит автоматично заморозить на какое-то время изображения при пересечении сигналом уровня отбраковки
• Соответствующий набор функций для каждого имеет поддержка 4-х стробов
• Имеется режим толщиномера, изображение В-scan
• Анализ сварных соеденений согласно AWS поможет высококачественно упростить встроенный калькулятор оценки сварных швов
• Сверхскоросной для полного удобства режим автоматической калибровки, который значительно упрощает настройку дифектоскопа

Области применения дефектоскопа ДИО 1000 РА

• Контроль сварных швов
• Контроль труб и резервуаров
• Обнаружение и определение размеров трещин
• Контроль в авиационной промышленности
• Контроль в железнодорожной промышленности
• Контроль композитных материалов

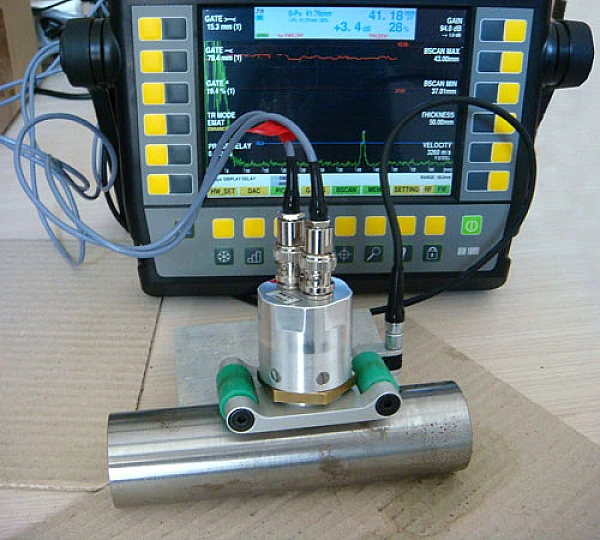

DIO 1000 PA - работа с ЭМА преобразователями


Электромагнитно-акустические преобразователи используются для контроля остаточной толщины, утонений и расслоений в металлах путем бесконтактного метода. Для работы не требуется контактная жидкость и подготовка поверхностей. Контроль может производиться через ржавчину, лакокрасочные покрытия, различные налеты и накипи, на объектах с высокими температурами. Большая скорость контроля обеспечивается подключением энкодера (датчика пути) и различными режимами B-scan. Функционал включен в базовую комплектацию и не требует никаких доплат!

Принцип данного метода контроля заключается в следующем:
Часть электрической энергии электромагнитных волн преобразуется в другой вид энергии (упругих колебаний), имеющие колебание той же частоты или кратные им.
Электромагнитное поле генерирует ультразвуковой импульс, распространяющий по исследуемому объекту.
Отражаясь от границ дефектов (противоположных) создается последовательность эхо - сигналов (которые имеют затухающий характер).
Датчик преобразователя эти сигналы регистрирует и передает в сигнальный процессор, где происходит их дальнейшая обработка.

Преимущества данного метода:

• Нет необходимости использовать контактный гель.
• Преобразователь не изнашивается.
• При достаточно высоких температурах на исследуемой поверхности - датчики не повреждаются.
• Возможно применение при достаточно сложных конфигурациях и малых диаметрах труб.
• Использование призм не требуется.
• Данный метод легко интегрировать в поточное производство.
• Благодаря применению этого метода, есть возможность генерировать направленные поперечные волны (горизонтальные волны под прямым углом - 90 градусов), волны Лэмба и другие уникальные типы волн, что позволяет производить контроль пластин и прутков.

Преобоазователи

Прибор работает с любыми ультразвуковыми преобразователями

• Широкие возможности настроек генератора и множество фильтров открывают перед прибором огромные перспективы работы с УЗ преобразователями практически любого производителя.
• Тонкие настройки позволяют согласовать огромное количество классических ПЭП.

Фазированные решетки для DIO1000 PA

Надежность оборудования

Дефектоскоп DIO 1000 PA соответствует всем международным стандартам и ГОСТам, предъявляемых к данному виду оборудования. Прошел следующие виды испытаний:

• Экологические испытания EN 600-2-78;02; EN 60068-1.
• Испытания на виброустойчивость и вибропрочность EN 60068-2-6 Эд 2:08.
• Испытания на ударопрочность (устойчивость к ударам) EN 60068-2-29:1996 + Z1: 10.
