Магнитопорошковый дефектоскоп СТРИМ-10 переносной

Магнитопорошковый дефектоскоп СТРИМ-10 переносной

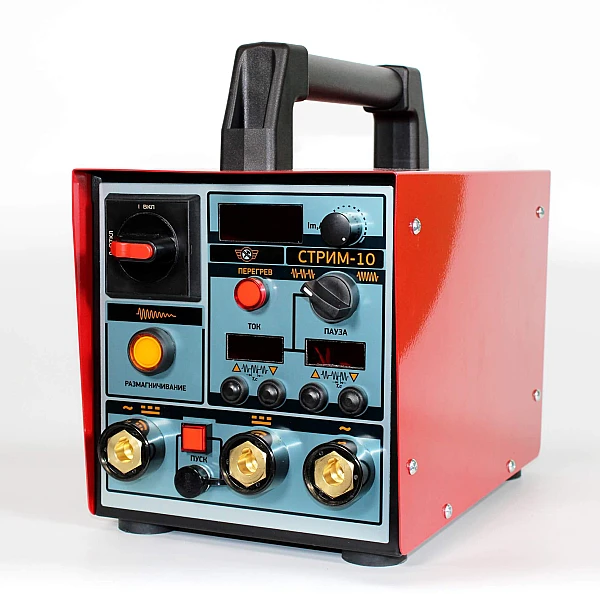

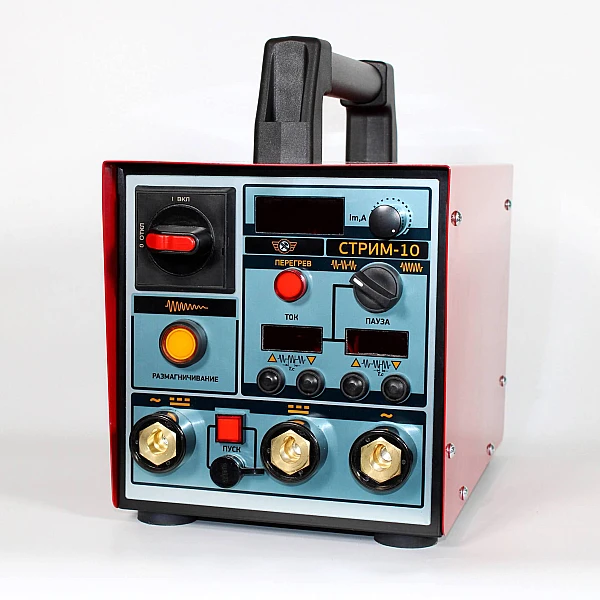

Магнитопорошковый дефектоскоп СТРИМ-10 производства НПП «Машпроект» предназначен для неразрушающего контроля металлических изделий. Прибор предназначен для выполнения магнитопорошкового контроля в полевых, производственных или лабораторных условиях. С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления.

Принцип работы: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.

Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.

Особенности дефектоскопа

Мобильность и малый вес прибора (16 кг) успешно сочетается с высокой величиной генерируемого выходного тока.

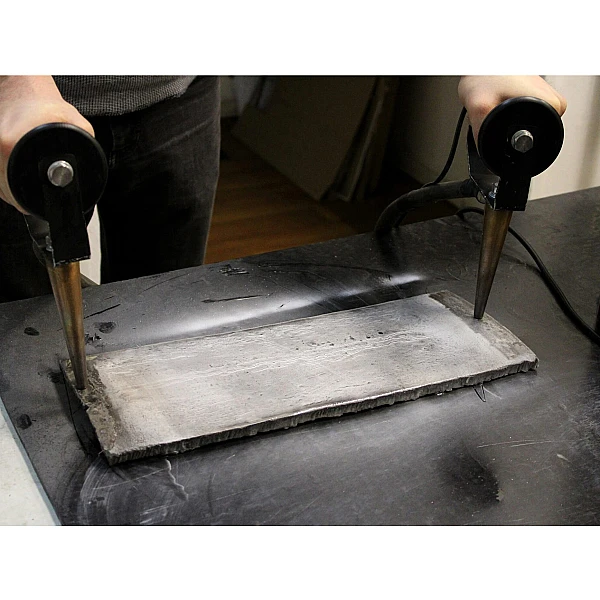

Оператор может проводить как циркулярное, так и продольное намагничивание объектов контроля.

Доступна версия СТРИМ-10A без постоянного тока.

Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».

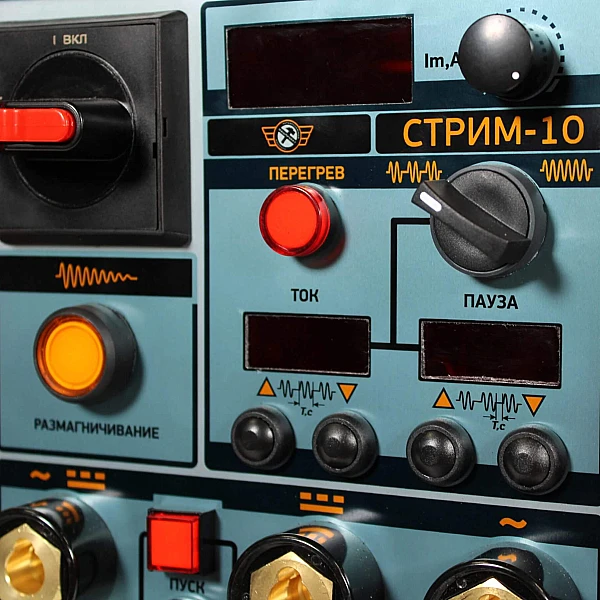

Преимущества дефектоскопа СТРИМ-10

• Переменный и постоянный (выпрямленный однополупериодный) ток намагничивания
• Плавная регулировка амплитуды тока
• Намагничивание непрерывным и прерывистым (импульсным) током
• Индикация непосредственно амплитудного значения тока намагничивания
• Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
• Автоматическое размагничивание объектов контроля
• Сохранение настроек при выключении
• Автоматическая защита от перегрева

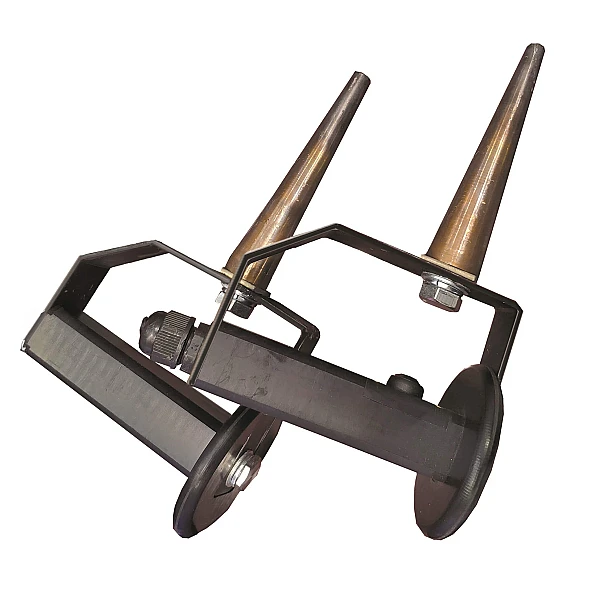

• Подключение различных намагничивающих устройств

Объекты контроля:

• Строительные металлические конструкции
• Зубчатые колеса
• Литые детали
• Отливки, поковки

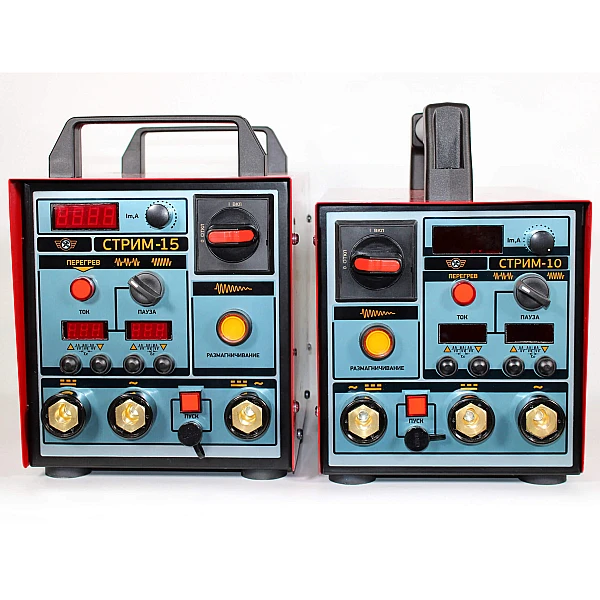

Переносные магнитопорошковые дефектоскопы серии СТРИМ

Возможно нестандартное исполнение дефектоскопов.

Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.

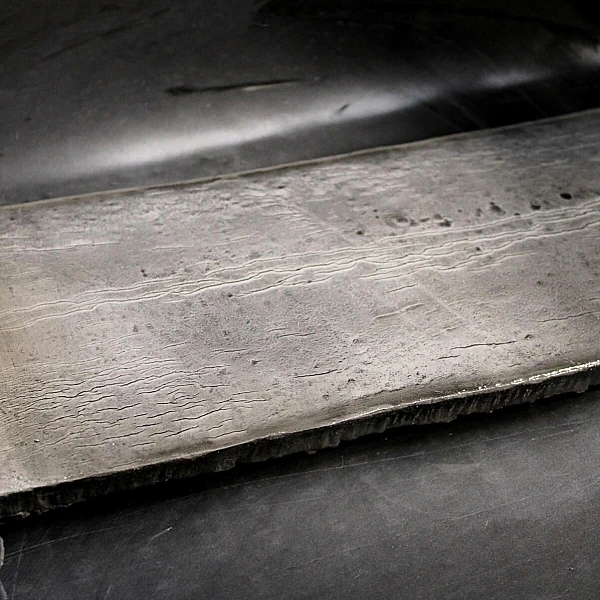

При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.

Далее следует визуальная расшифровка индикаторных линий — определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой  дефектоскопии.

Преимущества дефектоскопа СТРИМ-10 в эксплуатации

• Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами.
• Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях.
• Дефектоскоп сконструирован для мобильного применения, но может работать и в стационарных стендах МПД.
• В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
