УСКТ-2 Автоматизированная установка контроля бесшовных труб

Установка УСКТ-2 предназначена для автоматизированного ультразвукового неразрушающего контроля бесшовных холоднодеформированных и теплодеформированных особотонкостенных труб из коррозионностойких сталей и сплавов с геометрическими параметрами труб:

• наружный диаметр 5–30 мм,
• толщина стенки от 0,2 мм,
• длина труб 1,7–6 м.

Электронная часть установки выполнена в 19" конструктиве в виде модульной системы на базе 8-канального дефектоскопа УПНК. Обеспечивается измерение толщины стенки трубы (с функцией температурной компенсации измерений), измерение наружного и внутреннего диаметров трубы, контроль продольных и поперечных дефектов.

Акустический узел выполнен в виде иммерсионной ванны с преобразователями, закреплёнными в высокоточные устройства позиционирования, позволяющими производить регулировку положения ПЭП относительно объекта контроля. Подготовка и подача воды в иммерсионную ванну осуществляется специальной гидростанцией с системой водоподготовки.

Линейное перемещение и вращение изделия обеспечивается двумя устройствами протяжки трубы, размещёнными с двух сторон иммерсионной ванны; при этом скорость вращения трубы и скорость подачи включаются и регулируются раздельно.

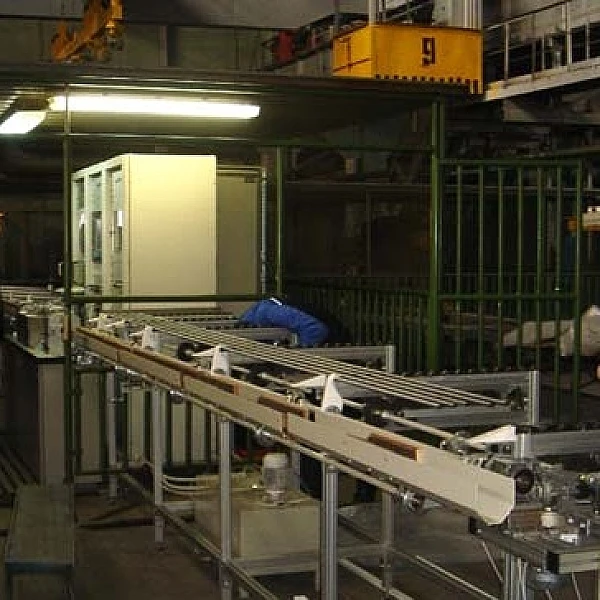

Установка снабжена автоматизированными устройствами загрузки и выгрузки изделий длиной до 6 метров.
